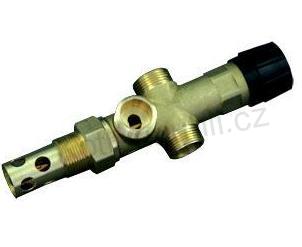

Dvoufunkční chladící ventil Regulus DBV

Otevírací teplota:100°C
Max. teplota: 120°C
Max. tlak v kotli 4bar

Maximální teplota: 120 ° C.
Maximální tlak v kotli: 4 bar
Tlak chladicí vody: 6 bar
Nominální průtok vody pro Ap 1 bar: 1,8 m3/hod
Závit: 3 / 4 "


Ventil se vždy montuje na výstupu horké topné vody v horní části kotle, kde je ohřátá voda přiváděna do topného systému. Během instalace ventilu DBV se ujistěte, že přípojka má velikost  ¾ ", ať už na trubce nebo na kotli, umožní úplné ponoření termostatického ventilu. Po instalaci ventilu se závitem ¾ "patří na místo" C "(viz obrázek 1), připojení odpadního potrubí, kterým bude uvolněna  horká voda z kotle. Chcete-li místo "A" vstup, připojíme studenou vodu, která po připojení k ventilu chladící vody povede kotel. Na vstupu studené vody  by měl být instalován filtr na ochranu ventilu před znečištěním. Na místo "B" se připojí k potrubí má být připojen k návratu vody z topného systému. (viz obr. 2).


Ventil může být instalován vertikálně nebo horizontálně. Když se instaluje vodorovně, je nutné, aby výstup teplé vody, "C" byl směrem dolů. Neinstalujte ventil hlavou ventilu dolů.
