VENTILÁTOR DAKON FB AUTOMAT G221A RVC-13A-G BUDERUS

Dmychadlo (ventilátor) je zařízení určené k přivádění vzduchu do topeniště kotlů ústředního topení. Může být také použit pro všeobecné větrání místností a technologických zařízení.

TECHNICKÝ POPIS

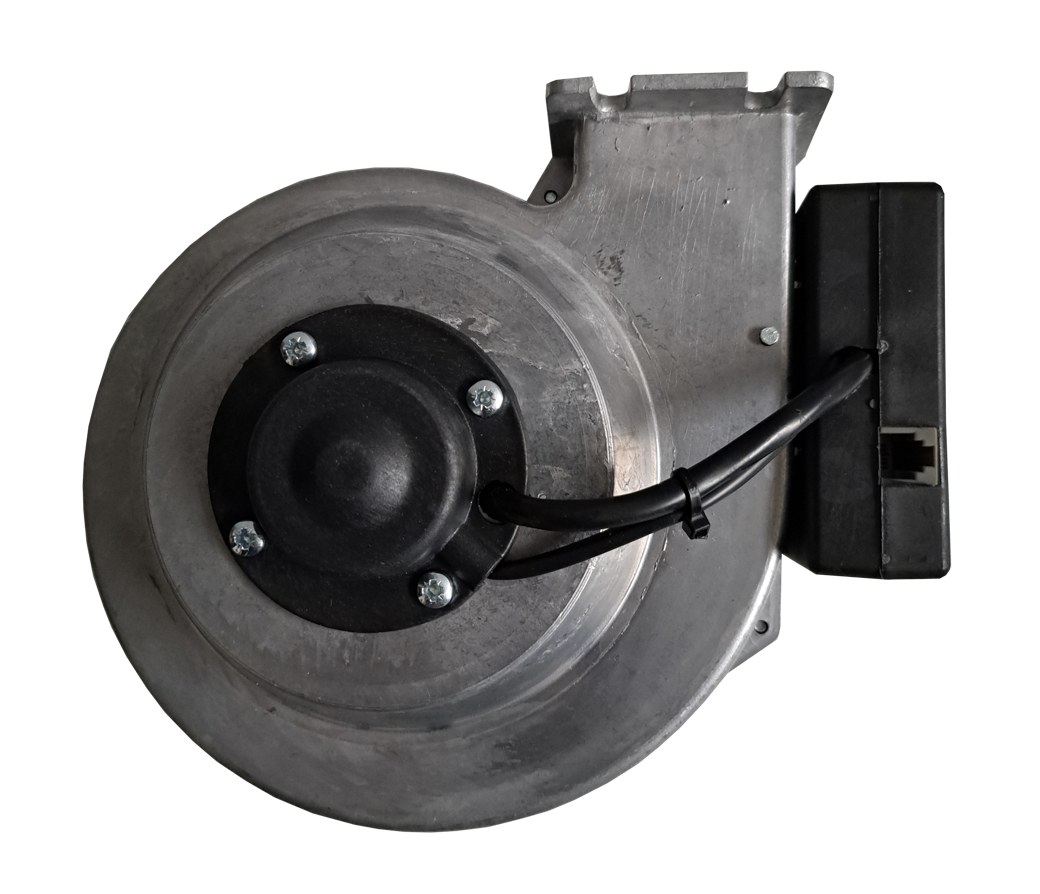

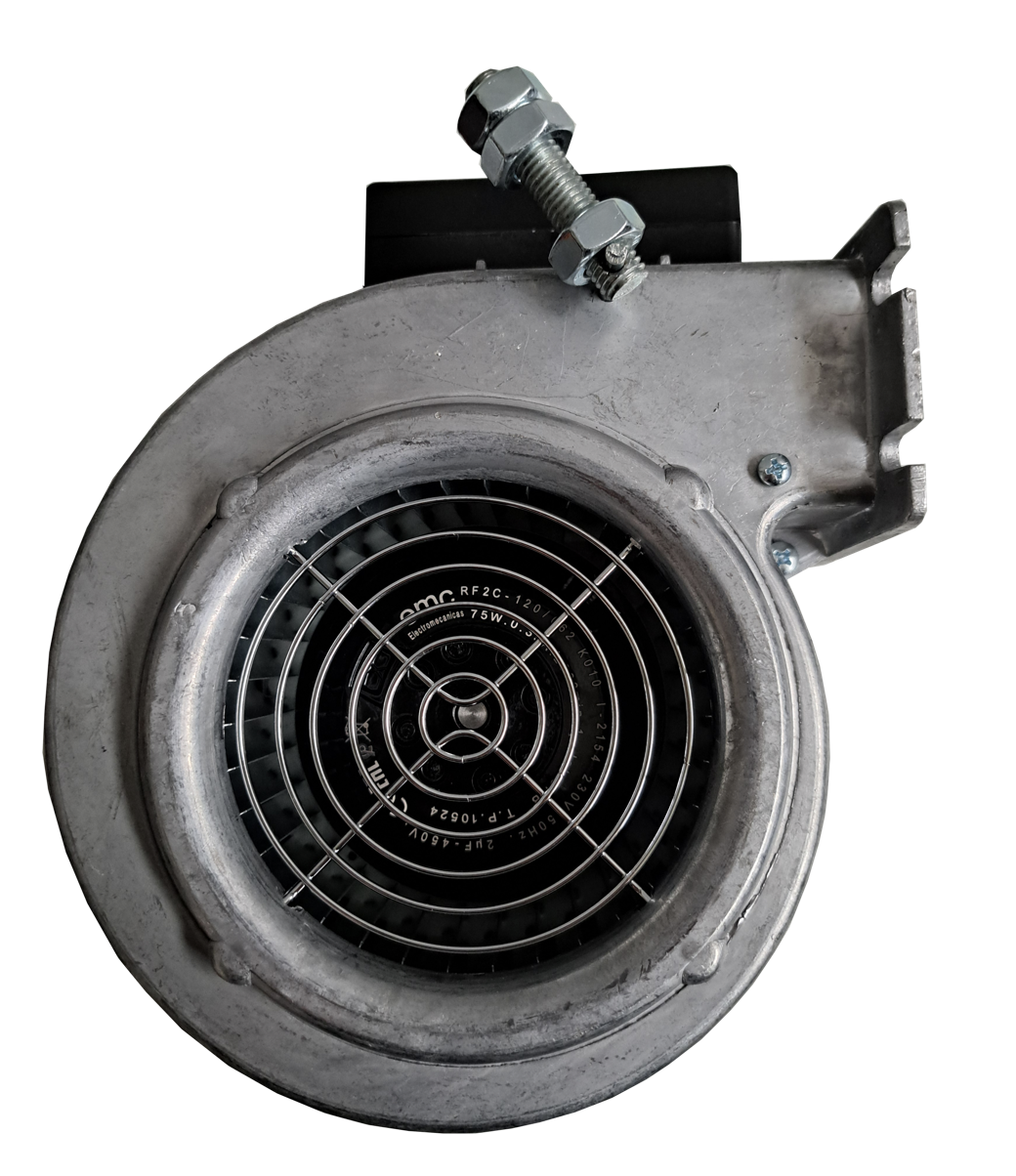

Skříň ventilátoru je vyrobena ze slitiny hliníku. Motor s vnějším rotorem umístěným uvnitř skříně je přišroubován šrouby M4. Kovové oběžné kolo ventilátoru je namontováno přímo na vnější oběžné kolo motoru. Přívod vzduchu do ventilátoru je chráněn štítem zabraňujícím dotyku prstů s pohyblivými částmi (turbínami). Všechna elektrická připojení jsou umístěna ve spojovací krabici z izolačního materiálu.
Motor ventilátoru je navržen pro řízení rychlosti napětí. Ventilátor má CE prohlášení o shodě.

Ventilátory RV-13 v různých verzích jsou určeny pro návan vzduchu do kotlů ústředního topení a další technologická zařízení při okolní teplotě od -15% do + 40 ° C a relativní vlhkosti do 95%. Ventilátor není určen k práci jako samostatné zařízení pro domácí nebo podobné použití.

Základní použití - uhelné kotle, topeniště s retortovým podavačem 25 - 50 kW.

Ventilátor není vybaven boční klapkou.


Parametry:

Typ hnacího motoru: Indukce s pracovním kondenzátorem, externí rotor
Jmenovité napětí: 230 V
Jmenovitá frekvence: 50 Hz
Výkon: 70 W
Jmenovitý proud: 0,35 A
Max. účinnost: 240 m3 / h
Max. akumulace: 310 Pa
Otáčky při max. účinnost: 2450 ot / min
Otáčky při max. akumulace: 2850 ot / min
Typ práce: S1
Pracovní poloha: libovolná
Stupeň ochrany: IP 20
Základní izolace: třída B
Ochrana proti neobvyklému použití: tepelná pojistka motoru
Hladina akustického výkonu:
Hmotnost: 2,0 kg
Minimální napájecí napětí: 80 V
